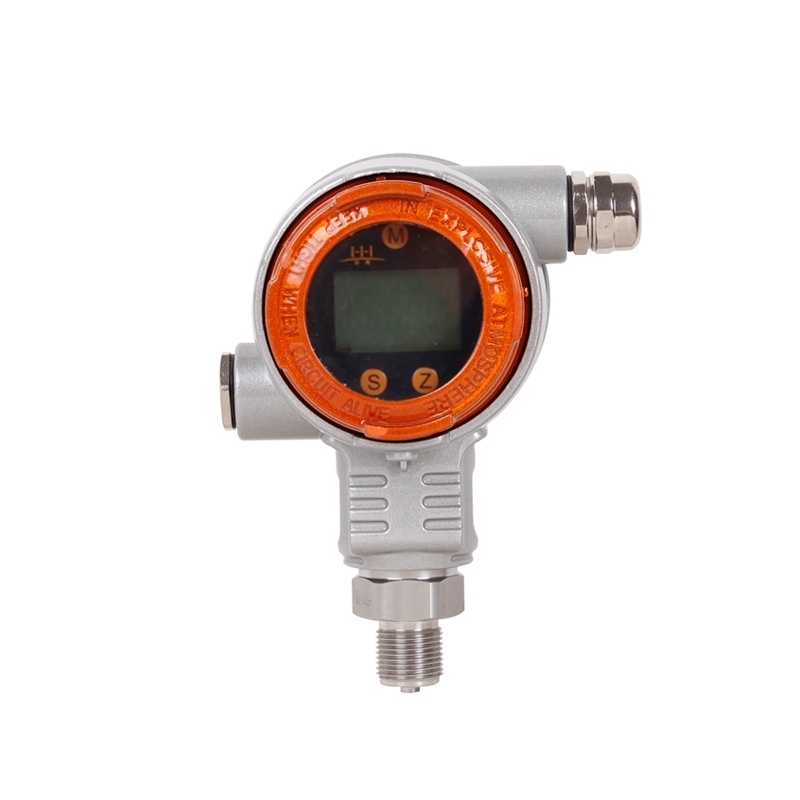

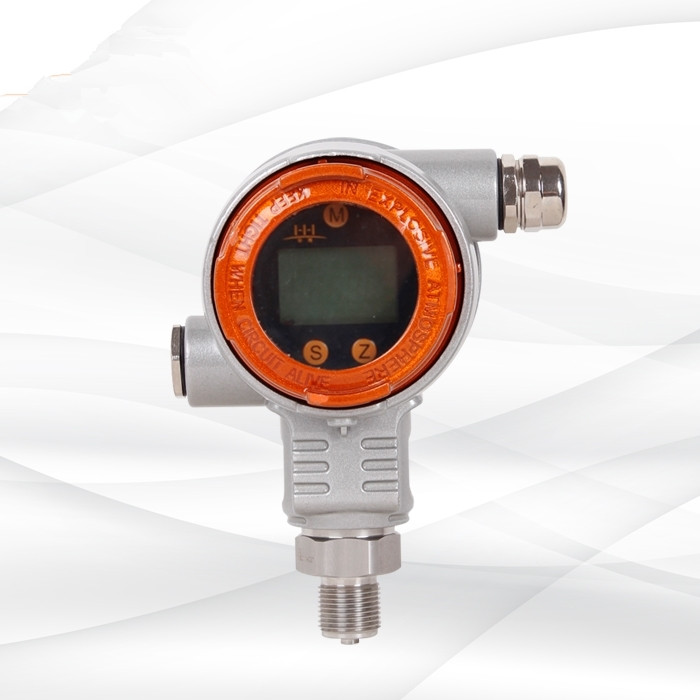

工作原理/working principle-----------------------------------------------------------◆◆
|
|
Focbar單晶硅壓力變送器采用世界上先進的單晶硅壓力傳感器技術與專利封裝工藝，精心研制出的一款國際領先技術的超高性能壓力變送器。單晶硅壓力傳感器位于金屬本體最頂部，遠離介質接觸面，實現機械隔離和熱隔離；玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。這些獨創的單晶硅壓力傳感器封裝技術確保了Focp(智能)單晶硅壓力變送器可從容應對極端的化學場合和機械負荷，同時具備極強的抗電磁干擾能力，足以應對苛刻的工業環境應用，是名副其實的隱形儀表。 |
|

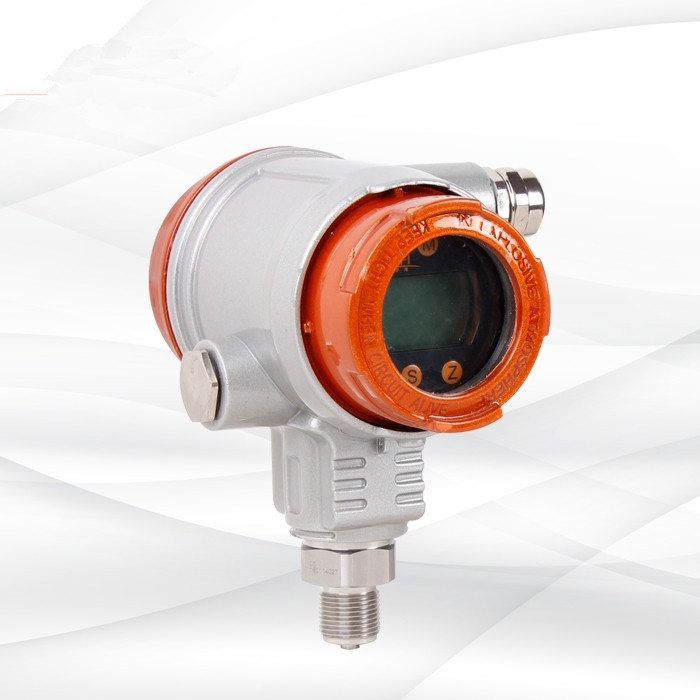

結構組成/Structural components-----------------------------------------------------◆◆
|
 |
|
1.表頭前蓋 2.前蓋鏡片 3.表頭 4.殼體 5.銘牌標簽 6.防爆接頭 7.接線端子 8.表頭后蓋 9.傳感器 10.螺紋連接 |
|
產品特點/Product features-----------------------------------------------------------◆◆
|
◆準確度高、穩定性好。除進口原裝傳感器已用激光修正外, 還對整機在使用溫 度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍 內非線性小，溫度穩定性好。
◆可靠的機械保護IP65和防爆保護 ExdⅡCT6，可用于各種惡劣環境。
◆可用于測量粘稠、結晶和腐蝕性介質。
◆4mA～20mADC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。
◆體積小、重量輕，安裝、調試、維護、使用方便。 |
|
產品參數/Product parameters-------------------------------------------------------◆◆
|
1、主要技術參數
|
名稱 |
單晶硅壓力變送器 |
|
適用場合 |
壓力、液位測量 |
|
測量范圍 |
1kpa-40Mpa |
|
精度等級 |
±0.075%量程上限，可選±0.05%量程上限 |
|
供電電壓 |
24V DC |
|
輸出信號 |
4-20mA、4-20Ma+HART |
|
膜片材質 |
316L、哈氏合金C |
|
防護等級 |
IP67 |
|
產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
|
|
|
量程及范圍極限/Range and range limits------------------------------------------------◆◆
|
|
標稱量程 |
最小量程 |
量程下限(LRL) |
量程上限(URL) |
過載 |
|
6kpa |
1kpa |
-6kpa |
6kpa |
25Mpa |
|
40kpa |
2kpa |
-40kpa |
40kpa |
25Mpa |
|
250kpa |
12.5kpa |
-100kpa |
250kpa |
25Mpa |
|
1Mpa |
50kpa |
-100kpa |
1Mpa |
25Mpa |
|
3Mpa |
150kpa |
-0.1kpa |
3Mpa |
25Mpa |
|
*10Mpa |
500kpa |
-0.1kpa |
10Mpa |
25Mpa |
|
40Mpa |
5kpa |
-0.1kpa |
40Mpa |
40Mpa |
以上測量量程也可換算為以kg/cm2、Mpa和kpa等單位表示。可根據要求提供其他測量量程。
設置高、低限值要求：低限值（LRV）與高限值（URV）在量程上下限范圍內取值，最小得量程≤｜URV-LRV｜≤量程上限 |
|
*DMP305X-TST-H適用標稱量程≤10Mpa |
|
|
性能測試標準及基準條件 |
|
測試標準：GB/T28474/IEC60770；基準條件：從零點開始的量程；硅油充液，316L不銹鋼隔離膜片，4-20mA模擬輸出，端基微調至設定值 |
|
性能指標 |
總體性能包括并不限于【參考精度】、【環境溫度影響】、【靜壓影響 】、和其它影響的綜合誤差
典型精度：±0.075%量程上限
年穩定性：±0.2%量程上限/5年 |
|
參考精度 |
|
依據標準和測試基準條件，包括線性（BFSL）、遲滯、重復性。校準溫度：20℃±5℃ |
|
線性輸 出精度 |
TD≤10（注1） |
±0.075%量程上限 |
標稱量程 6kPa、40kPa 250kPa、1MPa 3MPa、10MPa |
|
10<TD≤100 |
±0.0075TD%量程 上限 |
|
|
注1：TD（Turn down）是指量程比，TD=URL/｜URV-LRV｜ |
|
環境溫度影響 |
|
在-20-80℃范圍內總影響量 ±（0.1+0.1TD）%量程上限 |
|
絕緣電阻 |
|
≥20MΩ@參考條件下，100DVC |
|
電源影響 |
|
當供電電壓在10.5/16.5-55VDC內變化， 其零點和量程的變化應不超過 ±0.005%量程上限/V |
|
安裝位置影響 |
|
任意位置安裝，最大不超過400Pa可通過清零功能校正 |
|
振動影響 |
|
按GB/T1827.3/IEC61298-3測試，＜0.1%量程上限 |
|
輸出信號 |
|
二線制4-20mA，用戶可選線性輸出或平方根輸出，數字過程變量疊加于4-20mA信號上，適用于任何符合HART協議的主機 |
規格參數/Specification parameter-----------------------------------------------------◆◆
|
|
1、時間指標 |
|
總阻尼時間常數：等于電子線路部件和傳感膜盒阻尼時間常數之和 |
|
電子線路部件阻尼時間：0-100S 范圍可調 |
|
傳感膜盒（隔離傳感膜片和硅油填充液）阻尼時間：≤0.2S |
|
斷電后上電啟動時間：≤6S |
|
數據恢復至正常使用時間：≤31S |
|
|
2、重量 |
|
凈重：約1.8kg（無安裝支架，過程連接配件） |
|
|
3、環境條件 |
|
凈重：約4kg（無安裝支架，過程連接配件） |
|
|
使用環境溫度范圍：-40-85℃，一體化LCD顯示：-20-70℃ |
|
儲存環境溫度范圍：-40-110℃，一體化LCD顯示：-40-85℃ |
|
測量介質溫度范圍：充硅油傳感器：-40-120℃， |
|
使用環境濕度范圍：5-100%RH@40℃ |
|
防護等級：IP67 |
供電電源/Power supply-----------------------------------------------------------------◆◆
|
|
項目 |
操作條件 |
|
標準型/隔爆型 |
10.5-55VDC |
|
HART通訊協議 |
16.5-55VDC ，通訊時負載電阻250Ω |
|
負載電阻 |
0-2119Ω為工作狀態，250-600Ω |
|
HART通訊 |
|
傳輸距離 |
<1000米 |
|
耗電量 |
≤500mW@24VDC，20.8mA |
|
電源及負載條件/Power supply and load conditions-------------------------------------◆◆
|
 |
|
|
安裝和使用/Installation and use----------------------------------------------------◆◆
|
|
1、Focbar2201-H單晶硅壓力變送器安裝尺寸圖（單位：mm） |
 |
|
2、Focbar2201-S單晶硅壓力變送器安裝尺寸圖（單位：mm） |
 |
|
|
