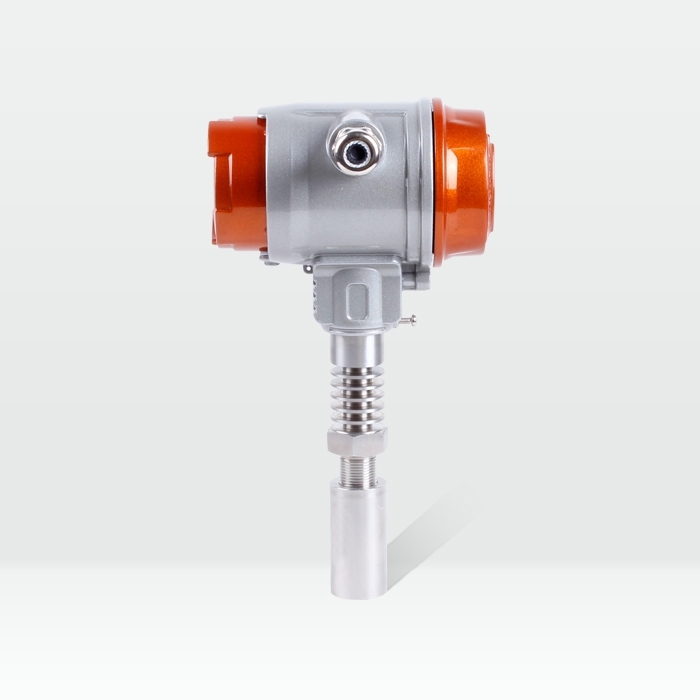

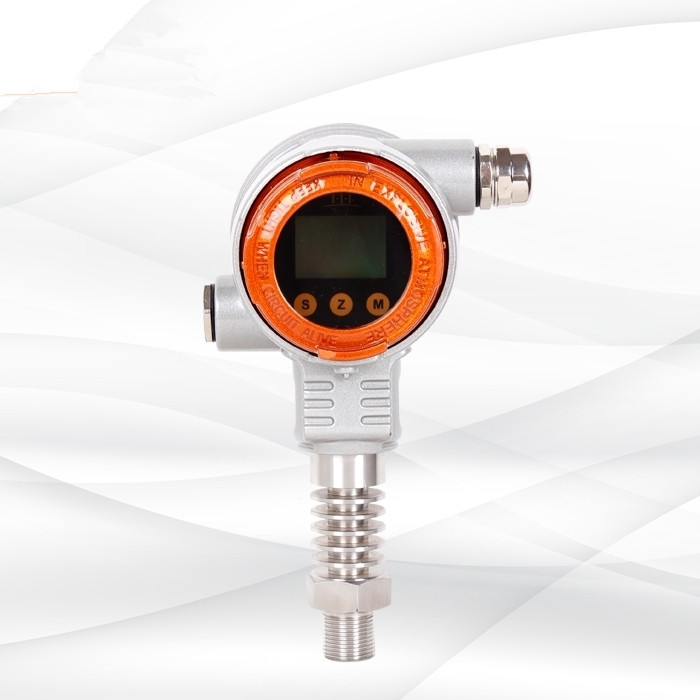

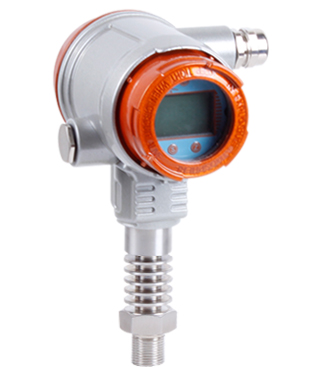

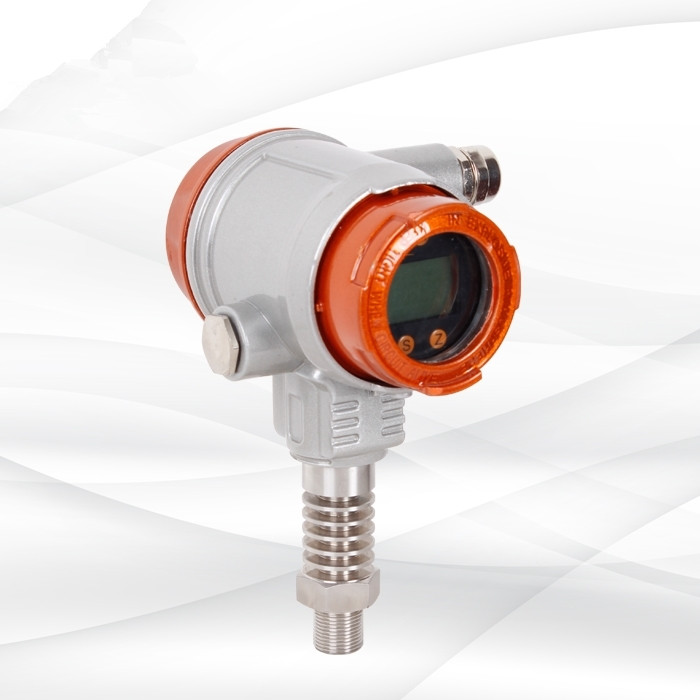

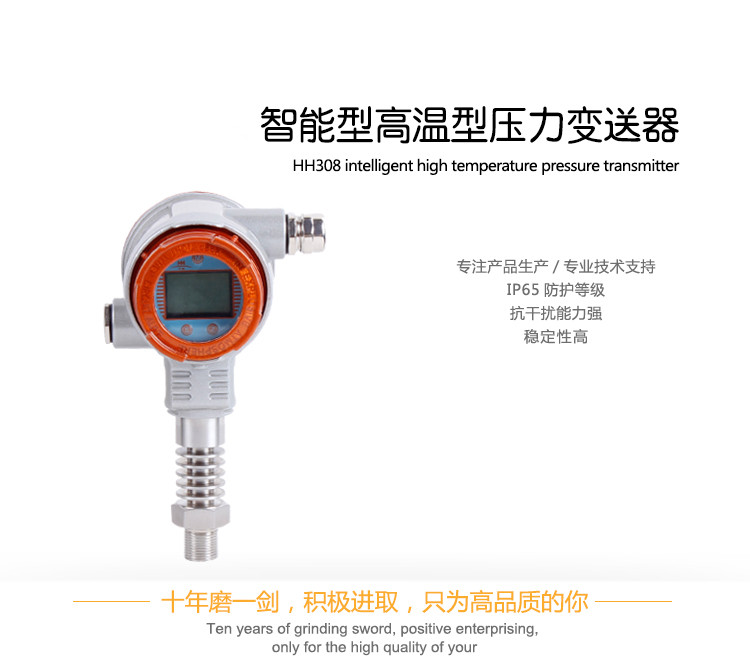

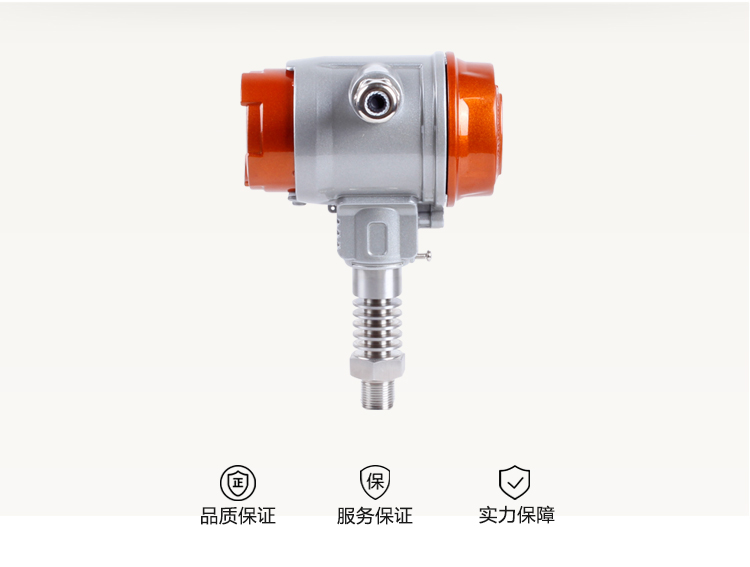

工作原理/working principle-----------------------------------------------------------◆◆
|
|
過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，再經V/A轉換器的轉換，轉換為與輸入液位成線性對應關系的4~20mA標準電流輸出信號，轉換為壓力的大小。 |

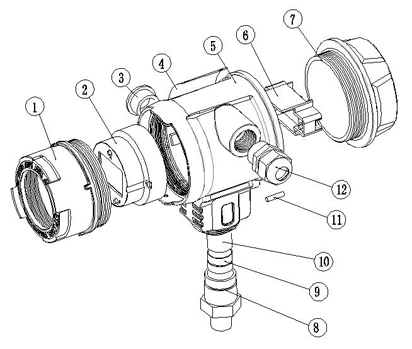

結構組成/Structural components-----------------------------------------------------◆◆
|
|
|
|
1 |
表頭前蓋 |
5 |
殼體 |
9 |
擴散硅傳感器 |
|
2 |
表頭 |
6 |
接線端子 |
10 |
壓帽 |
|
3 |
金屬悶蓋 |
7 |
表頭后蓋 |
11 |
鎖緊螺釘 |
|
4 |
銘牌標簽 |
8 |
傳感器過度件 |
12 |
防爆接頭 |
|
產品特點/Product features------------------------------------------------------------◆◆
|
|
1、準確度高、穩定性好。除進口原裝傳感器已用激光修正外，還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。 |
|
2、可靠的機械保護IP65和防爆保護iaⅡCT5，可用于各種惡劣環境。 |
|
3、可用于測量粘稠、結晶和腐蝕性介質。 |
|
4、4~20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。 |
|
5、體積小、重量輕，安裝、調試、維護、使用方便。 |
|
6、選用高品質的傳感器和專用V/I集成電路，外圍器件少，可靠性高，維護簡單輕松。 |
|
7、專用HART智能通訊，性能更加優越。 |
|
8、在線按鍵組態功能。 |
|
技術參數/Technical parameters-------------------------------------------------------◆◆
|
|
精度 |
0.1%F·S 0.25% F·S 0.5% F·S |
|
測量范圍 |
-95KPa～60MPa間任選 |
|
測量介質 |
液體、氣體、蒸汽 |
|
存貯溫度 |
-40～125℃ |
|
電源電壓 |
12~24V DC |
|
使用溫度 |
-10～80℃ |
|
防腐材料 |
316L不銹鋼 |
|
溫度影響 |
＜0.02%/℃ |
|
負載電阻 |
≤750Ω |
|
過載能力 |
量程的1～2倍 |
|
機械保護 |
IP65 |
|
濕度 |
≤95%RH |
|
輸出 |
二線制 4～20mA DC |
|
關聯設備 |
EXZ231B型安全柵 |
|
重量 |
＜1Kg |
|
零點溫度系數 |
小于0.02%/℃ |
|
滿程溫度系數 |
小于0.02%/℃ |
|
電源電壓 |
24V DC |
|
防爆等級 |
iaⅡCT5 |
|

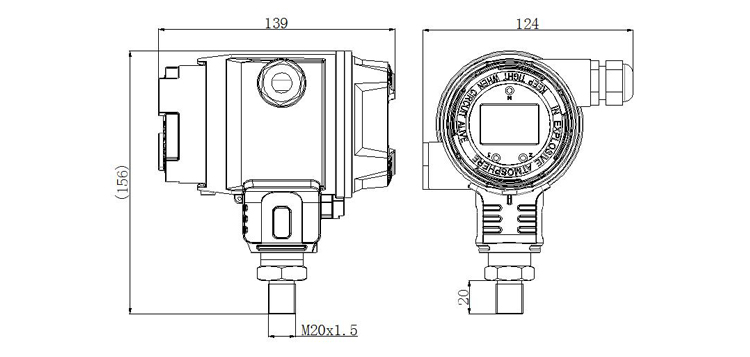

外形尺寸/Overall dimensions----------------------------------------------------------◆◆
|
 |
產品選型/product selection------------------------------------------------------------◆◆
|
|
選型圖譜 |
|
無 |
S |
代號 |
名 稱 |
|
模擬型 |
智能型 |
HH308 |
擴散硅壓力變送器 |
|
|
代號 |
設計序號 |
|
|
A1 |
擴散硅傳感器 |
|
|
B1 |
陶瓷傳感器 |
|
|
C1 |
齊平膜傳感器 |
|
|
D1 |
衛生型傳感器 |
|
|
代號 |
壓力類型 |
|
|
A |
絕對壓力 |
|
|
G |
表壓 |
|
|
S |
密封表壓 |
|
|
代號 |
現場顯示 |
|
|
1 |
無 |
|
|
2 |
3 1/2位LCD |
|
|
3 |
3 1/2位LED |
|
|
代號 |
測量范圍 |
|
|
1 |
0～35KPa |
|
|
2 |
0～100KPa |
|
|
3 |
0～200KPa |
|
|
4 |
0～350KPa |
|
|
5 |
0～700KPa |
|
|
6 |
0～2.0Ma |
|
|
7 |
0～3.5Ma |
|
|
8 |
0～7Ma |
|
|
9 |
0～20Ma |
|
|
0 |
0～60Ma |
|
|
代號 |
精度 |
|
|
A |
0.1%F·S |
|
|
B |
0.25%F·S |
|
|
C |
0.5%F·S |
|
|
代號 |
安裝方式 |
|
|
1 |
M20x1.5 |
|
|
2 |
1/2NPT |
|
|
3 |
法蘭式（法蘭，膜片可選） |
|
|
代號 |
防爆方式 |
|
|
N |
普通不防爆 |
|
|
I |
本安防爆 |
|
|
E |
隔離防爆 |
|
|
|
|
選型須知 |
|
1、測量壓力范圍； |
2、探頭型號； |
|
3、壓力類型：（表壓、絕壓）； |
4、精度等級：（0.5、0.25、0.1）； |
|
5、介子溫度：0-10～80°C； |
6、顯示形式：無顯示、數字顯示； |
|
7、安裝方式：M20x1.5（螺紋）、法蘭； |
8、供電方式：24V DC； |
|
9、輸出信號：4-20mA； |
10、防護等級： |
|
11、防爆防護： |
12、其他配件 |
|
安裝要求/Installation requirements--------------------------------------------------◆◆
|
|
1.安裝事項 |
|
1、小于0.03MPa垂直安裝、以免影響測量精度； |
|
2、安裝過程中應使用扳手從變送器底部的六角螺帽處將變送器擰緊，避免直接旋動變送器上部進而造成連線斷開。 |
|
|
|
2.注意事項 |
|
1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否 與您選購的產品相符； |
|
2.禁止測量與不銹鋼不相兼容的介質； |
|
3.確保電源供電電壓符合探頭供電要求，電源的正、負與產品的正、負接線對應，確保壓力源最高壓力在該產品的量程范圍內； |
|
4.在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至最高壓或降至低壓； |
|
5.在拆卸探頭時確保設備已斷開壓力源，以免介質噴出發生事故。 |
|
6.本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失； |
|
7.傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能觸碰膜片，以免造成產品損壞； |
|

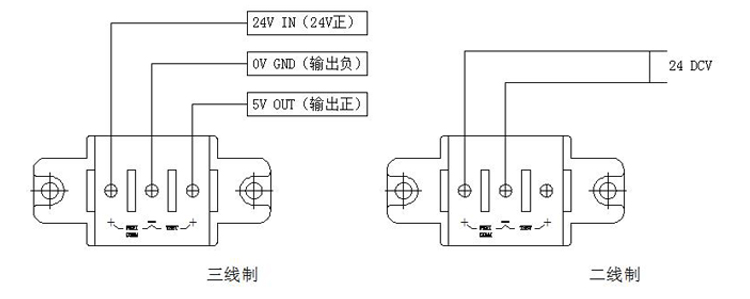

接線指南/Wiring guide-----------------------------------------------------------------◆◆
|
 |
常見故障及解決方法/Common faults and Solutions------------------------------------◆◆
|
|
故障現象 |
原因分析 |
排除方法 |
|
變送器無輸出信號 |
變送器未供電 |
給變送器接線圖折正確供電 |
|
接線錯誤 |
|
在壓力恒定時輸出不規則跳躍 |
變送器外殼未接地 |
使用屏蔽線纜且屏蔽層接地
變送器外殼與大地可靠連接
|
|
現場射頻干擾較強 |
|
未使用屏蔽線纜 |
|
變送器未接壓力時，對應輸出值不對 |
變送器未工作在其要求的環境下 |
將變送器移動規定的環境下工作或采取措施使環境負荷要求 |
|
變送器輸出與測量壓力不符 |
供電不正確 |
使供電電壓為9-36VDC |
|
外接負載過大 |
調整外接負載 |
|

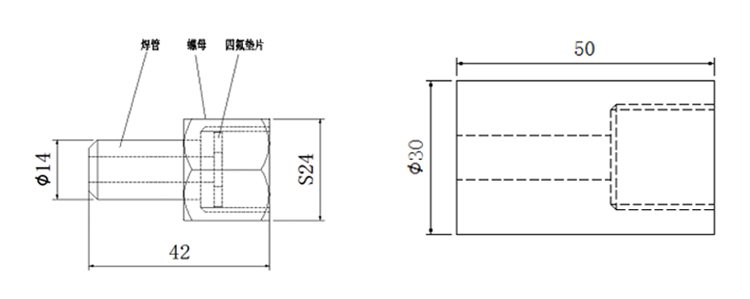

附件尺寸/Accessory size-------------------------------------------------------------◆◆
|
 |
|
焊管接頭 |
底座 |
|
注：螺紋部分常規是M20x1.5, 可根據客戶要求定制 |
|
