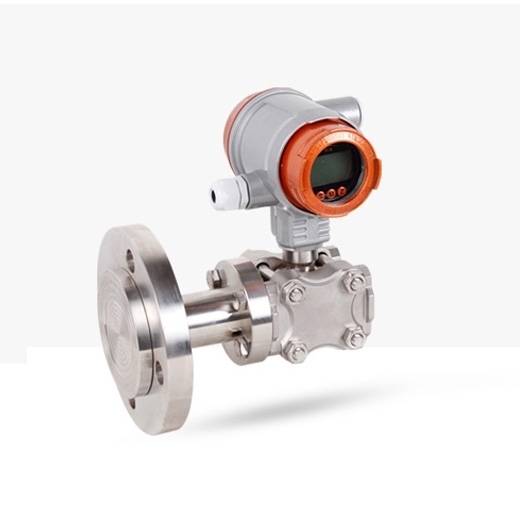

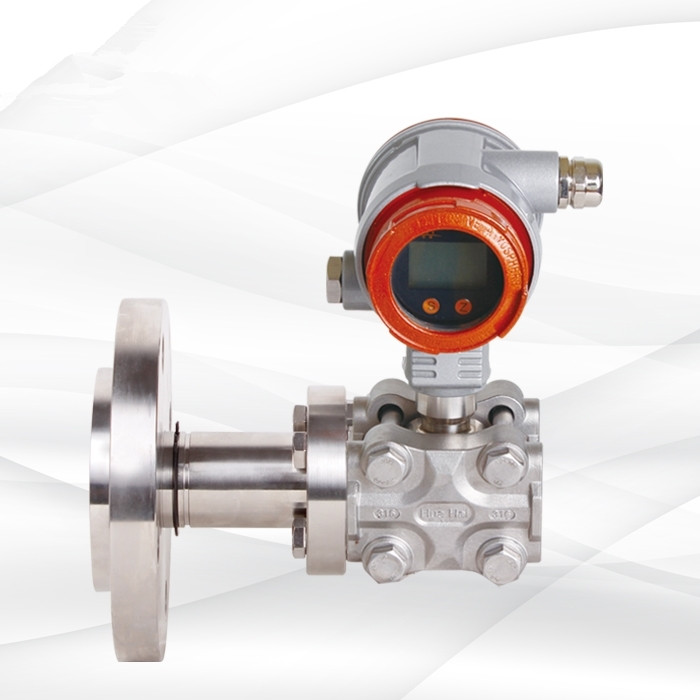

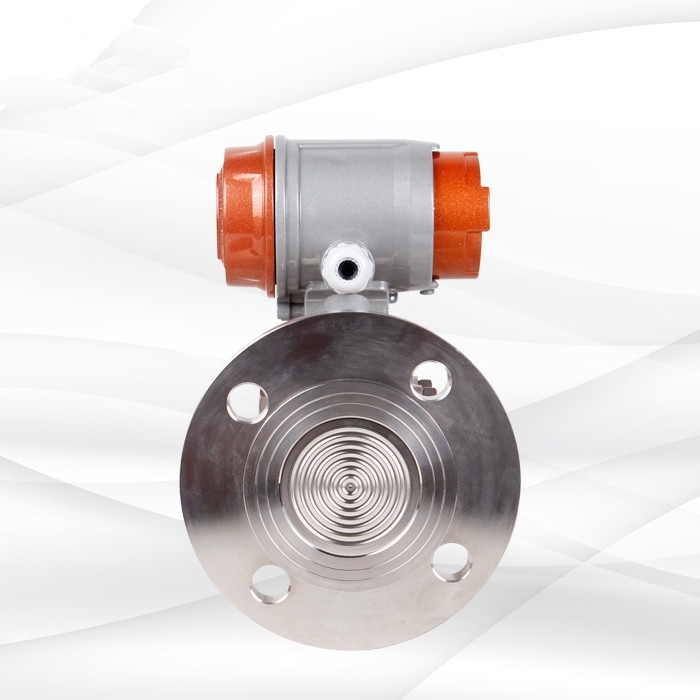

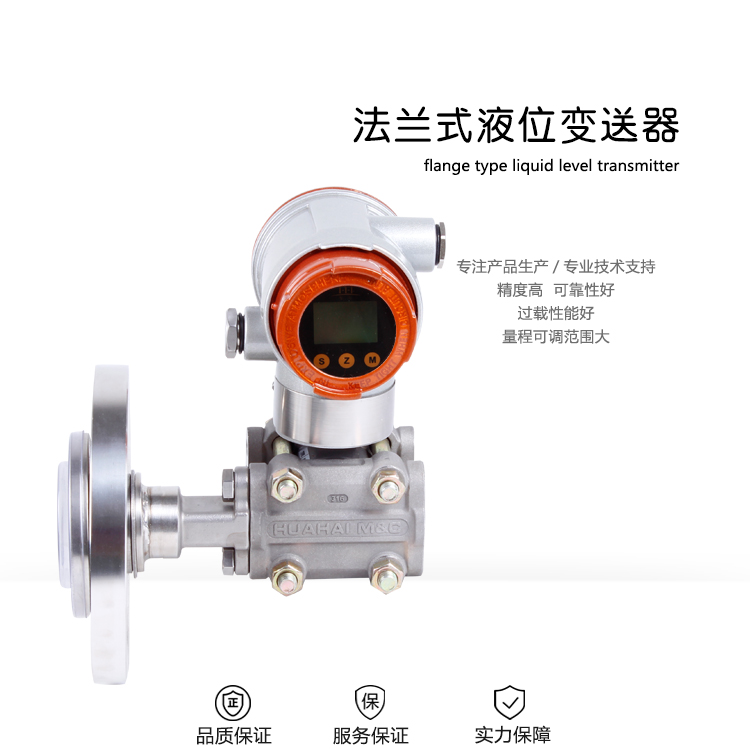

產品概述/Product overview----------------------------------------------------------◆◆
|
|
電容式差壓變送器及遠傳差壓變送器是差壓變送器中的新產品。廣泛用于石油、化工、冶金、電力、輕工、建材、科研等企事業單位，實現對各種流體壓力的測量，配用節流裝置可檢測液體、汽體和蒸汽，以及粘性、沉淀性或易產生結晶顆粒的流體的流量，也可以檢測差壓，表壓和分界面，還可以檢測開口容器或受壓容器內液體的液位。 |
|

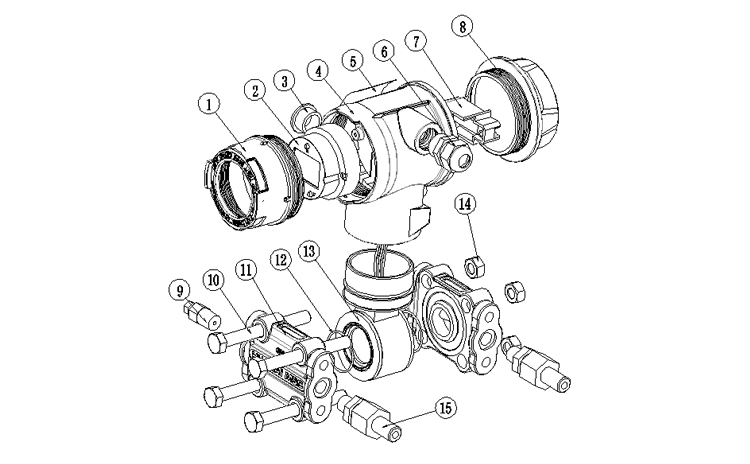

結構組成/Structural components-----------------------------------------------------◆◆
|
 |
|
1.表頭前蓋 2.表頭 3.金屬悶蓋 4.殼體 5.銘牌標簽 6.防爆接頭 7.接線端子 8.表頭后蓋 9.放泄閥 10.螺栓 11.夾板 12.傳感器密封圈 13.傳感器 14.螺母 15.焊管接頭組件 |
|
產品特點/Product features-----------------------------------------------------------◆◆
|
◆體積小、重量輕。因?yàn)樗悴考?，結構簡單，而且差壓、位移、電容信號的變換連接在一起，大大壓縮了體積，減小了重量。
◆精度高。由于無機械傳動和磨擦，而且電容值相對變化量較大，所以精度容易做得高。
◆可靠性好。由于可動件少，測量部件為全封閉焊接的固體結構，電子元器件經過嚴格的老化篩選，并采用特珠的接插體，從而大大提高了變送器的可靠性。
◆量程可調范圍大，而且?guī)в姓?、?fù)遷移結構。量程可調范圍大于6：1，量程零點外部連接可調。
◆過載性能好。傳感器內部采用了結構簡單、性能可靠的凹弧面過載保護結構。
◆具有可調阻尼裝置，可以用于脈動流體的測量。
◆變送器針對隔爆型和本質安全型采用于專用電路，該電路最大輸出小于30mA。
◆變送器可以附加100%指針、LCD液晶、LED數碼管顯示，現場讀數十分方便。
◆變送器采用4~40mA DC標準電流信號輸出，二線制工作，帶負載、抗干擾能力強。 |
|
產品參數/Product parameters-------------------------------------------------------◆◆
|
1、主要技術參數
|
名稱 |
差壓變送器 |
|
適用場合 |
液體、氣體、蒸汽 |
|
測量范圍 |
0-10Mpa |
|
精度等級 |
0.2%、0.1%、0.5% |
|
供電電壓 |
24V DC |
|
輸出信號 |
4-20mA、HART |
|
環境溫度 |
-20～55℃ |
|
相對濕度 |
5%～90% |
|
膜片材質 |
316L、哈氏合金 |
|
防護等級 |
IP65 |
|

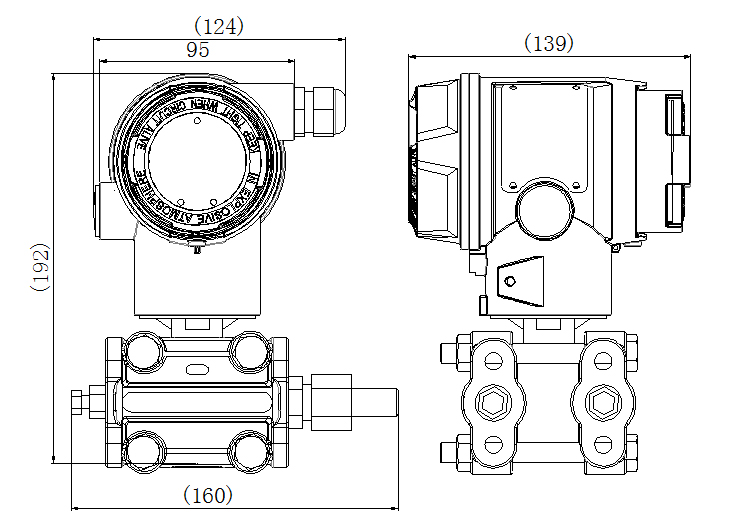

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
|
|
|
量程及范圍極限/Range and range limits------------------------------------------------◆◆
|
|
標稱量程 |
最小量程 |
量程下限（LRL） |
量程上限（URL） |
靜壓范圍 |
單向高壓端過載 |
單向低壓端過載 |
|
6kPa |
200Pa |
-6kPa |
6kPa |
25MPa |
25MPa |
16MPa |
|
40kPa |
400Pa |
-40kPa |
40kPa |
40MPa |
25MPa |
16MPa |
|
250kPa |
2.5kPa |
-250kPa |
250kPa |
40MPa |
25MPa |
16MPa |
|
1MPa |
10kPa |
-500kPa |
1MPa |
40MPa |
25MPa |
16MPa |
|
3MPa |
30kPa |
-500kPa |
3MPa |
40MPa |
25MPa |
16MPa |
|
10MPa |
100kPa |
-500kPa |
10MPa |
40MPa |
25MPa |
16MPa |
|
設置高、低限值要求：低限值（LRV ）與高限值（URV ）在量程上下限范圍內取值，當｜URV｜≥｜LRV ｜時，須滿足｜URV｜≥最小量程；當｜URV｜≤｜LRV｜時，須滿足｜LRV｜≥最小量程 |
|
|
|

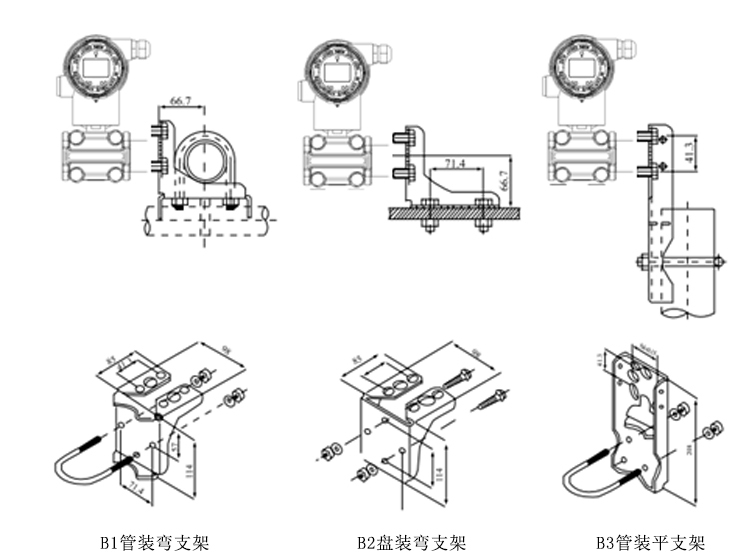

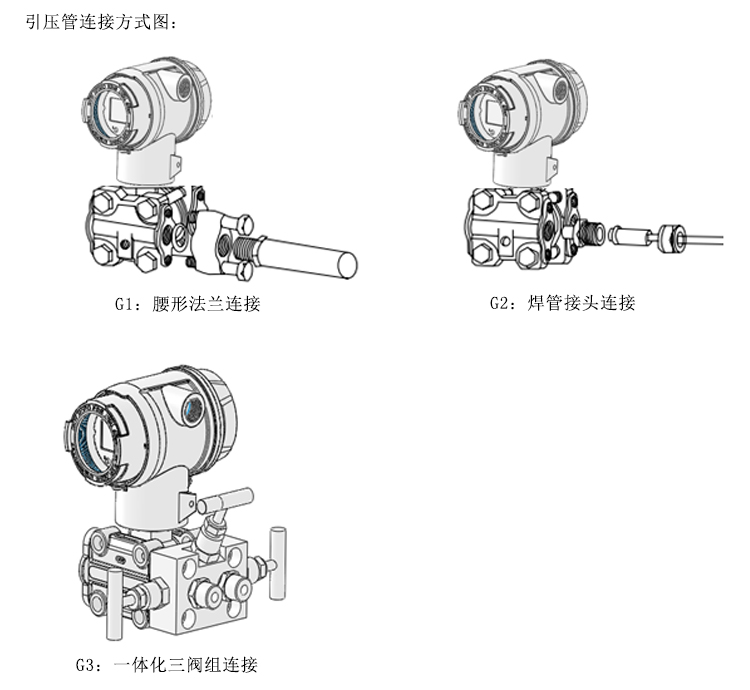

安裝和使用/Installation and use-------------------------------------------------------◆◆
|
 |
 |
|
|
安裝注意事項/Installation precautions-----------------------------------------------◆◆
|
①防止變送器與腐蝕性或過熱的補測介質相接觸。
②要防止渣滓在導壓管內沉積。
③導壓管要盡可能短一些。
④兩邊導壓管內的液柱壓頭應保持平衡。
⑤導壓管應安裝在溫度梯度和溫度波動小的地方。
⑥防止引壓管內結晶或低溫結冰。
⑦請勿將排氣/排液閥全部擰開，以免密封鋼珠掉落！ |
|
