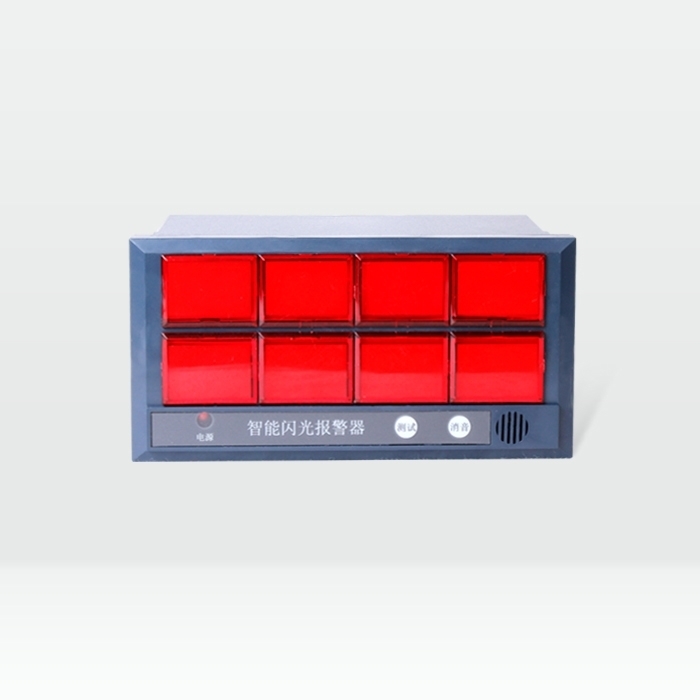

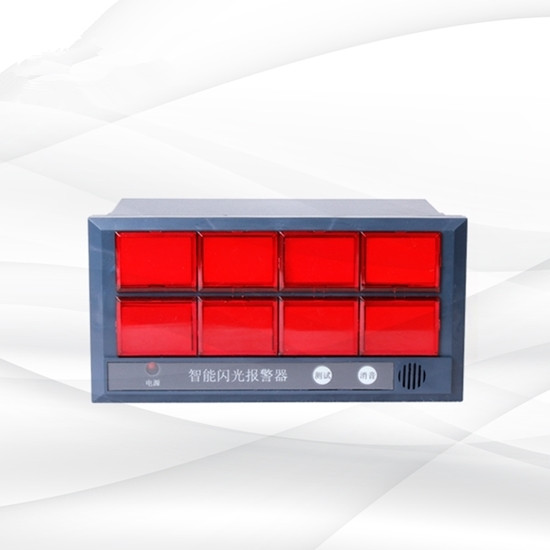

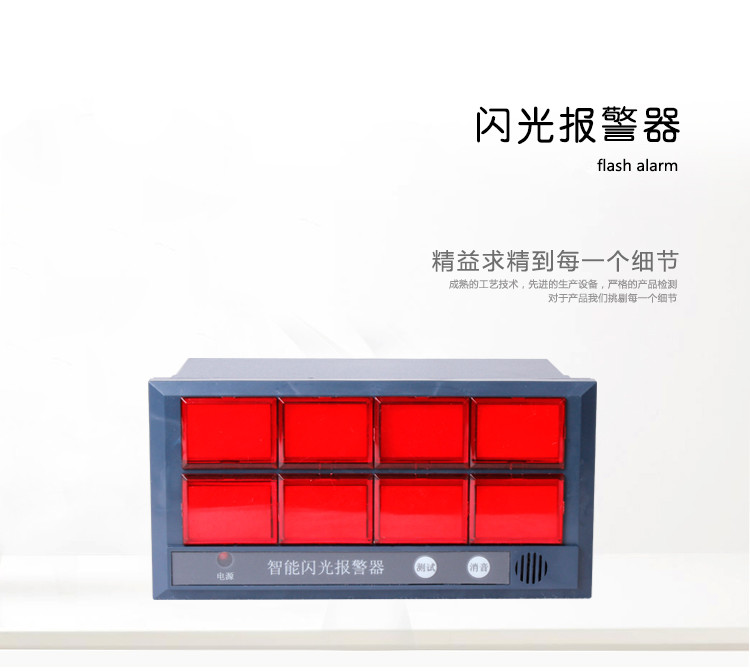

產品概述/Product overview----------------------------------------------------------◆◆
|

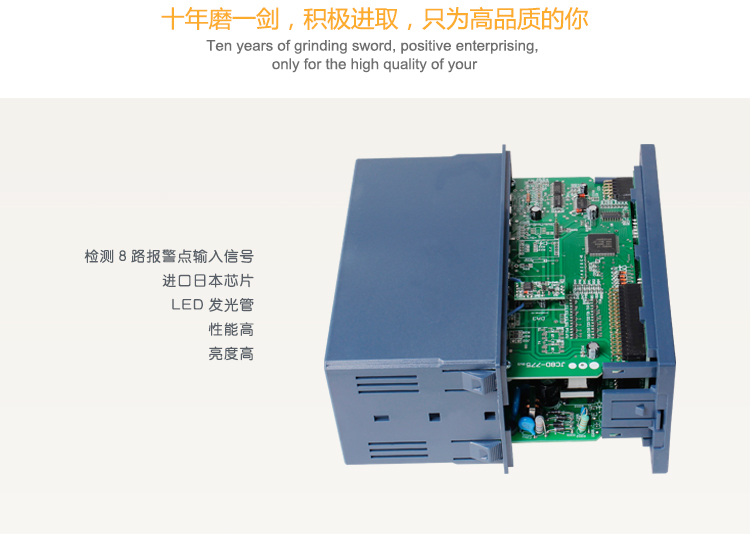

本公司生產的XXS系列閃光報警器是采用進口日本芯片為核心的集成電路制造而成的,取代了常規報警回 路大量的中間繼電器,再配以高亮度的LED發光管,從而使儀表具有結構簡單、性能可靠、壽命長、亮度高等特點。 |
XXS系列八路閃光報警器能夠同時檢測8路報警點輸入信號,當報警輸入信號有效時,報警器將用聲光方式發出報警信號,以引起操作人員的注意,以便及時調整、排除故障確保生產安全。它廣泛地使用于化工、石油、電力、冶金、輕工等工礦企業。 |
技術指標/Technical indicators--------------------------------------------------------◆◆
|
輸入點數:八點 |
輸入類型:開關觸點輸入、脈沖信號輸入 |
|
注:本儀表為隔離式閃光報警器 |
電源電壓:220VAC 50Hz |
輸出接點:220VAC 2A |
|
接觸接點與報警器之間最大線路電阻不超過300歐姆 |
功 耗:≤5W |
使用環境:溫度0~50℃ |
|
相對濕度≤85%RH |
|
避免強腐蝕性氣體 |
外形尺寸:160×80mm |
開孔尺寸:152×76mm |
|

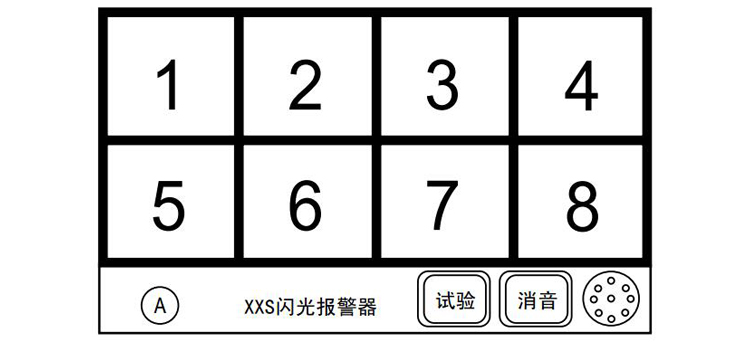

顯示說明/Display explain--------------------------------------------------------------◆◆
|
|
1~8:分別表示該路閃光報警指示燈。 |
A:電源指示燈 |
試驗:試驗按鍵 |
消音:消音按鍵 |
|
操作與應用/Operation and application------------------------------------------------◆◆
|
1.儀表上電后,可先進行儀表自檢。按住試驗按鍵,八路按警燈同時閃爍,儀表內蜂鳴器和外接的電鈴(或音響器)發出報警聲,此時按一下消音按鍵,報警燈由閃光狀態變?yōu)槠焦鉅顟B(tài),儀表內蜂鳴器與外接電鈴?fù)V拱l(fā)出報警聲。松開試驗按鍵,報警燈自動熄燈。否則報警器存在故障。 |
|
2.儀表自檢正常后進行工作狀態。當有一個點(或多個點)的輸入進入報警狀態時,相應的報警燈閃爍 ,同時表內蜂鳴器發出報警聲,繼電器接點輸出報警動作。如按一下面板上的消音按鍵(或外部消音開關) 后, 蜂鳴器停止報警,且繼電器接點輸出恢復原來狀態,相應點的報警燈從閃爍轉為平光常亮狀態。當輸入退出報警狀態時,相應的報警燈熄滅。 |
|
3.報警器工作狀態 |
報警器型號 |
外接信號狀態 |
報警燈狀態 |
聲響狀態 |
不帶記憶功能 XXS-□□ |
正常(無報警信號輸入) |
不亮 |
不響 |
有報警信號輸入 |
對應的報警燈閃光 |
響 |
按消音按鍵后 (有報警信號輸入) |
對應的報警燈平光 |
不響 |
按消音按鍵后 (無報警信號輸入) |
八路報警燈閃光 |
響 |
帶記憶功能 XXS-□□ |
正常(無報警信號輸入) |
不亮 |
不響 |
有報警信號輸入 |
對應的報警燈閃光 |
響 |
解除相應的報警信號 |
對應的報警燈閃光 |
響 |
按消音按鍵后 (些時無報警信號輸入) |
不亮 |
不響 |
按住試驗按鍵 (無報警信號輸入) |
八路報警燈閃光 |
響 |
|
|
有關設置參數說明/Instructions for setting parameters--------------------------------◆◆
|
(須用JCBC-1001操作器與閃光報警器連接通訊,方可修改報警器參數) |
1、儀表上電后5秒后,自動依次掃描8個色塊以檢查儀表的完好情況。 |
|
2、色塊閃光報警器可以設置自動消音功能,主要用于儀表報警后,自動在達到設定時間時報警消音。該功 能參數為ot,設置范圍1~225單位秒。若設置為“0”則儀表關閉自動消音功能。 |
|
3、儀表還可設置消音后的再次提示時間,用于人工消音后為防止遺忘報警的情況而設置的一個再報警時間。該功能參數為t,設置范圍1~225單位秒。若設置為“0”則儀表關閉該功能。 |
|
4、一般色塊報警器蜂鳴器報警為長響,我們儀表中可以由用戶自行設置報警時蜂鳴器的工作方法。在B菜單OUT參數的千位,設置“1”則聲音啟停時間為1:1;設置“3”則聲音啟停時間為1:3。 |
|
5、儀表默認輸入為電平方式,可在B菜單OUT的百位設置2,3,6,7則可接入脈沖信號。儀表內置抗干擾,對輸入的脈沖或電平信號可設置每路獨立的有效連續作用時間,設置范圍0.1~25.5秒,輸入脈沖方式有效的開關量的輸入狀態,再消音功能前有自動記憶功能。 |
|
6、儀表可設置的主要有B菜單的5個參數分別為:(B菜單密碼為:486) |
(1)dIF;用于設置8個接點輸入是閉合有效或釋放有效。(見附表一) |
(2)抗干擾;用于設置接點的響應時間,用作抗干擾。范圍:0.1~25.5秒。 |
(3)Ot;用于報警后的自動消音。范圍:1~225秒,設置為“0”則取消該功能。 |
(4)T;儀表消音后自動再次提醒報警的時間。范圍1~225秒,設置為“0”則取消該功能。 |
(5)OUT;千位設置1或3可改變蜂鳴器的發聲方法。(見附表二) |

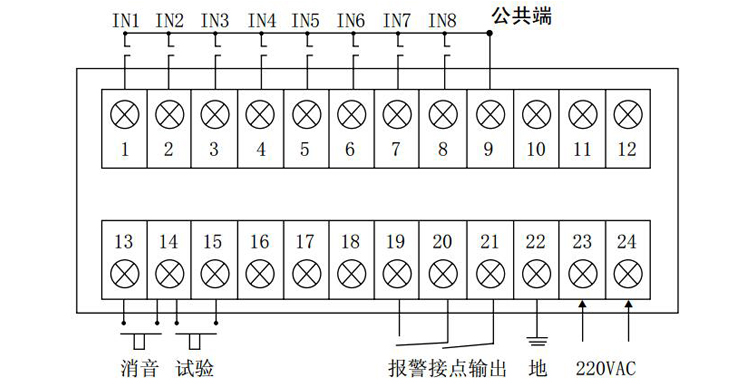

儀表接線/Instrument wiring----------------------------------------------------------◆◆
|
|
|
|
后端子接線說明 |
端子號 |
表示意義 |
端子號 |
表示意義 |
1 |
第1路信號輸入端 |
13 |
消音按鈕輸入端 |
2 |
第2路信號輸入端 |
14 |
消音、試驗按鈕輸入公共端 |
3 |
第3路信號輸入端 |
15 |
試驗按鈕輸入端 |
4 |
第4路信號輸入端 |
16 |
|
5 |
第5路信號輸入端 |
17 |
|
6 |
第6路信號輸入端 |
18 |
|
7 |
第7路信號輸入端 |
19 |
報警接點輸出端 |
8 |
第8路信號輸入端 |
20 |
報警接點輸出端 |
9 |
報警信號輸入公共端 |
21 |
報警接點輸出端 |
10 |
|
22 |
地 |
11 |
|
23 |
220VAC |
12 |
|
24 |
220VAC |
|
產品選型/ product selection-----------------------------------------------------------◆◆
|
|
型 譜 |
|
|
說 明 |
XXS |
|
|
|
設計序列 |
1 |
|
電源電壓AC220V±10%,50Hz,繼電器接點輸出由端 子引出可直接連接電鈴或蜂鳴器。 |
2 |
|
具備XXS-01所有功能,表內附加蜂鳴器。 |
3 |
|
電源電壓DC220V±10%,繼電器接點輸出由端子引出 可直接連接電鈴或蜂鳴器。 |
4 |
|
具備XXS-03所有功能,表內附加蜂鳴器。 |
記憶功能類型 |
|
|
不帶記憶功能 |
|
A |
帶記憶功能(當輸入退出報警時,按一下消音鍵,相應的報警燈熄滅,聲響不報警)。 |
|
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆
|
1.儀表應放在干燥、通風、無腐蝕性氣體的場合,并且環境溫度與相對溫度應符合技術條件。 |
2.儀表出廠前均經過老化校驗,在使用過程中發現儀表損壞,如屬公司制造質量問題,一年內由廠方免費維修。 |
|
