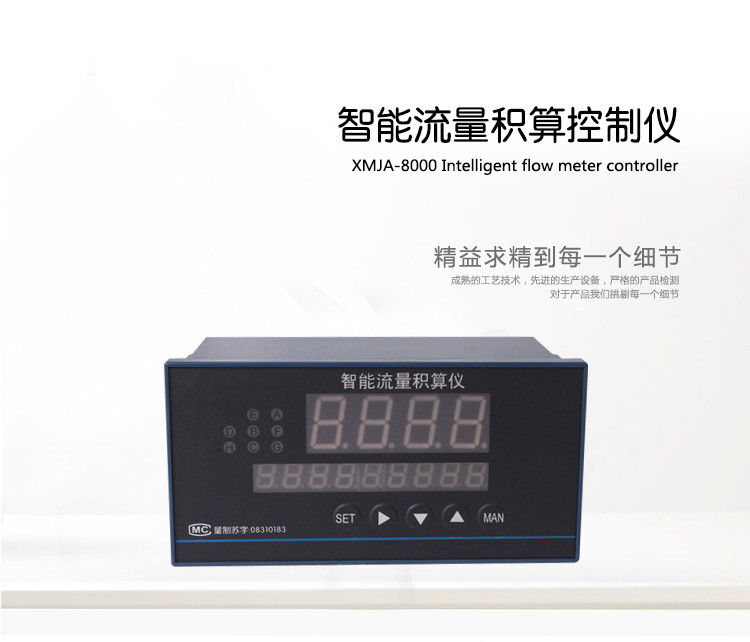

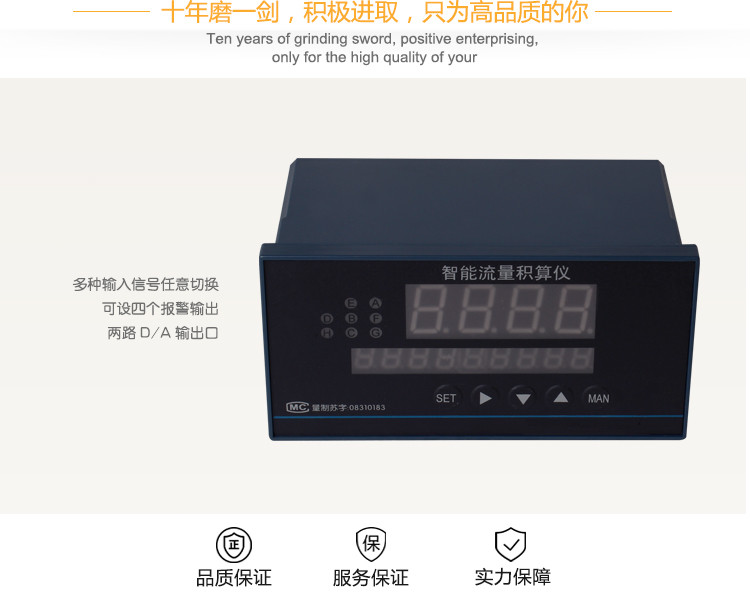

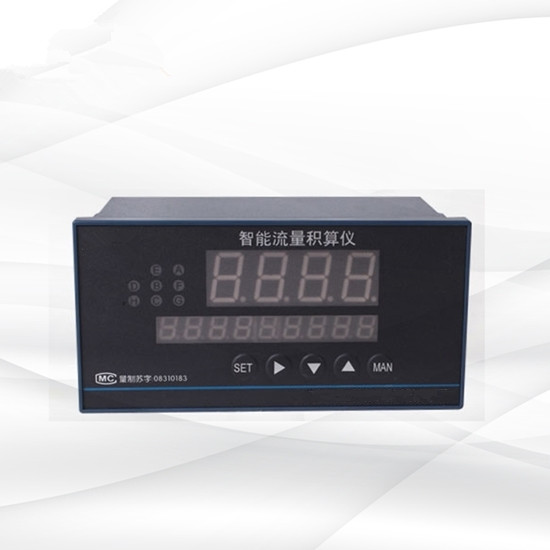

智能流量積算控制儀

智能流量積算控制儀是由測量回路，數字面板表、調節器和電器四個部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。測量回路將流量變送器送來的信號（電壓、電流等...

在線訂購
智能流量積算控制儀接線指南智能流量積算控制儀接線指南

產品概述/Product overview----------------------------------------------------------◆◆
本公司生產的XMJA-8000系列智能流量積算儀采用了自行研制開發、委托日本集成電路制造商定制生產孤專業集成電路，而構成的一臺以微處理為核心的智能儀器，它匯集了目前自動控制系統中各類流量計算儀表的大部分功能，同時輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特色：
1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號任意切換。采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。
2.最多可設定四個報警輸出，報警方法可達十種以上，并對報警參數進行監控。
3.兩個顯示窗，四位顯示窗顯示瞬時流量值，六位顯示積算值，實際有效積算位為七位，也可九位顯示積算儀。（可通過設置轉換系數后查看）P型還具有外清零和內清零雙重清零功能。
4.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可以做到不讓操作工查看。由用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境干擾源。
5.可選加兩路D/A輸出口，可以對過程量進行光電隔離輸出，以確保被控系統的安全可靠?？墒枪?V或24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。
6.本儀表還可選加兩路時間定時器，可對報警的時間、輸出的時間等參數進行定時控制，以至可做成一個簡單的批量控制器。
因此本儀表與普通式控制流量儀表相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性參價格比，更適合于國情，對替代進口具有重要意義。

工作原理/working principle-----------------------------------------------------------◆◆

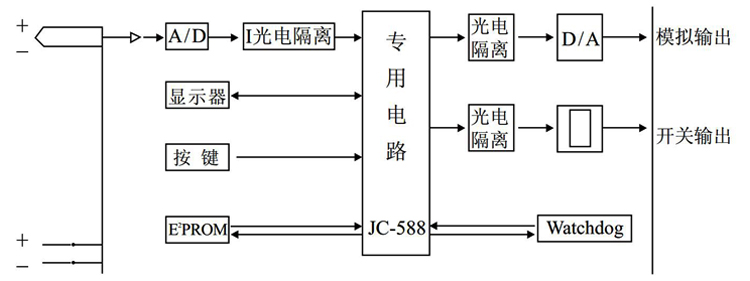

XMJA-8000智能流量積算儀是由測量回路，數字面板表、調節器和電源四個部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。測量回路將流量變送器送來的信號(電壓、電流等)經處理后，變?yōu)殡妷盒盘?。該信號?jīng)過A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節器，與設定值比較后按調節規律輸出控制或報警信號。工作原理框圖：
智能流量積算控制儀原理

產品選型/product selection-----------------------------------------------------------◆◆
XMJA —— 說明
設計序列 8 8000系列儀表
顯示方式 1 雙屏顯示
2 雙屏+單光柱
輸入方式 1 配直流電流（0~10mA、 4~20mA）
2 配 直 流 電 壓 （0 ~ 5 V 、 1 ~ 5 V 、 0 ~ 2 0 m V 、 0~100mV、 0~500mV）
3 頻率輸入
流量方式 1 主輸入信號與瞬時流量為比例主式
2 主輸入信號與瞬時流量為開例主式
3 主輸入信號與瞬時流量為比例方式，有小信號切 除功能
4 主輸入信號與瞬時流量為開例方式，有小信號切 除功能
調節方式 0 無繼電器輸出
1 二個繼電器輸出，可分別對瞬時流量或累積流量 控制
2 四個繼電器輸出，可分別對瞬時流量或累積流量 控制
補償方式 0 普通流量方式，不含溫度或壓力補償
1 飽和蒸汽用電壓或電流信號作壓力補償方式
2 飽和蒸汽用電壓或電流信號作溫度補償方式
3 飽和蒸汽用Pt100熱電阻作溫度補償方式
4 過熱蒸汽用電壓或電流信號作溫度與壓力補償
5 過熱蒸汽用電壓或電流信號作壓力補償，用 Pt100熱電阻作溫度補償
6 不含溫度與壓力補償，有顯示轉換系統設置
外形尺寸 H 橫式160×80 開孔152×76
V 豎式80×160 開孔76×152
F 方式96×96 開孔92×92
變送輸出 A 無變送輸出
B 變送輸出0~10mA
C 變送輸出4~20mA
D 變送輸出0~5V
E 變送輸出1~5V
F 特殊信號變送輸出
定時功能 S 缺省為無定時功能
帶定時功能
供外24V 直流電 源 P 缺省為無24V直流電源輸出
帶24V直流電源輸出（可做二線制變送器電 源）
通訊接口 T 缺省為不帶通訊接口
帶RS485或RS232通訊接口
供電電源 K 缺省為220V.AC
開關電源85～260VAC或18～36VDC、 18～ 36VAC

技術指標/Technical indicators---------------------------------------------------------◆◆
1.測量精度：±0.5%FS+1字
2.調節控制精度：位式：±0.5%FS
3.報警功能：上限、廿限、上下限、下回差、雙回差、OK方式、絕對值方式等
4.變送輸出精度：±0.5%FS 負載能力：0-600Ω
5.輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ 脈沖幅值：≥2.5V，頻率范圍 0.01-10000Hz
6.繼電器接點容量：AC220V 2A
7.供電電源：AC220V≤6W AC110V DC24V
8.工作環境要求：溫度：0-50℃、相對濕度：＜85%，無腐蝕性氣體，允許低震動場合

后面板及電氣接線/Rear panel and electrical wiring -----------------------------------◆◆

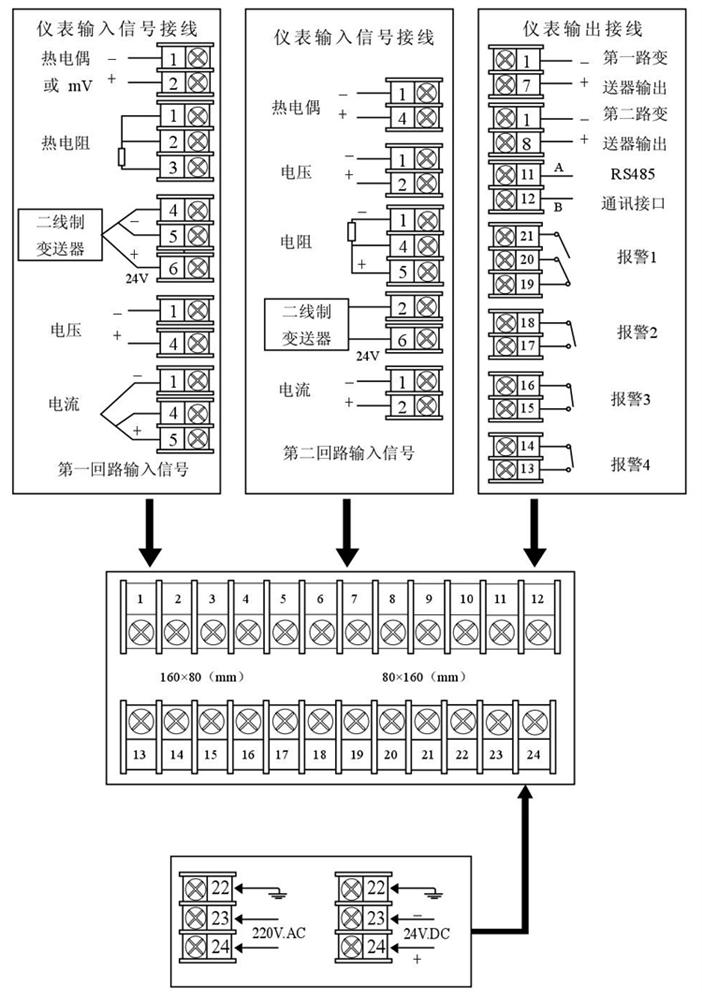

表一
智能流量積算控制儀接線指南

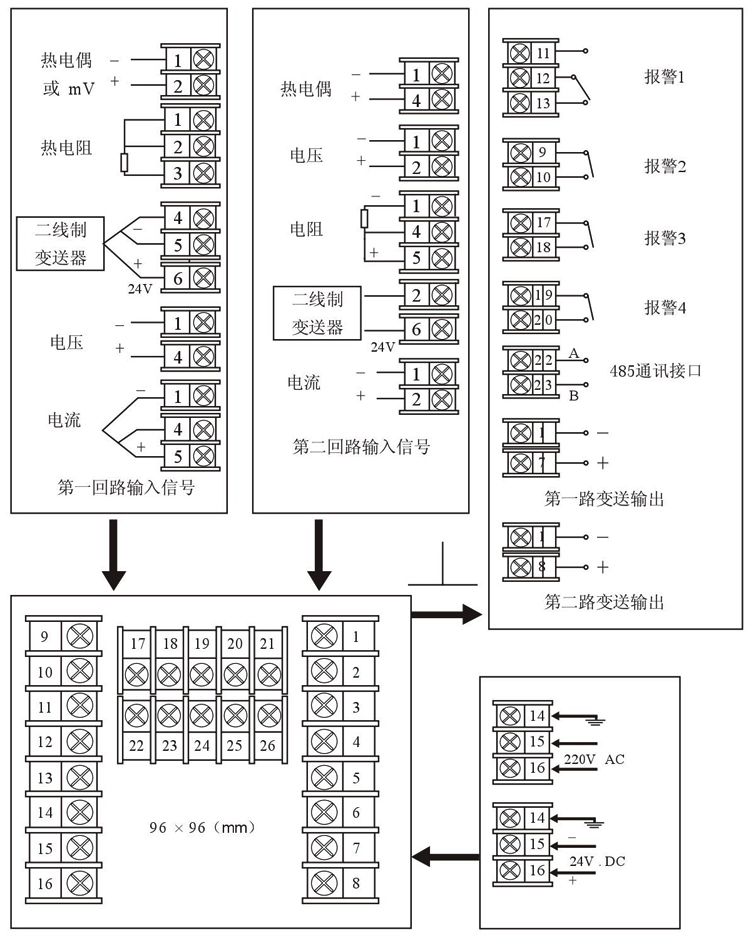

表二
智能流量積算控制儀接線指南

儀表安裝/Instrument installation-----------------------------------------------------◆◆
1.儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。
2.儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方式形等幾種。

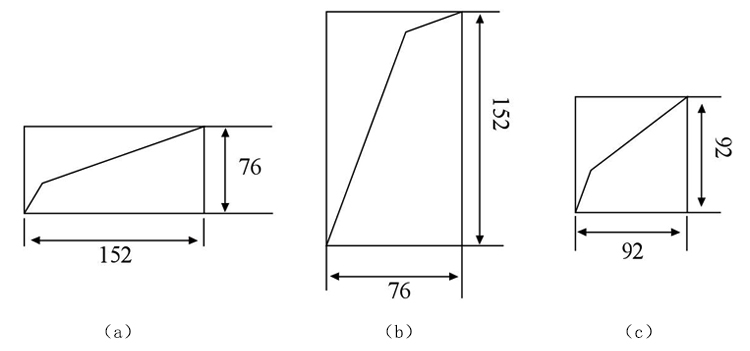

3.開孔尺寸：
a.橫式152×76mm（見圖a）
b.豎式76×152mm（見圖b）
c.方形92×92（見圖c）
智能流量積算控制儀安裝
